大功率激电测量系统

应用范围
●寻找金属矿、非金属矿产资源,进行地质普查和详查工作。
●寻找地下水,勘查地热资源。
●研究疏松沉积构造,确定基岩起伏与埋深,探测断裂破碎带。
●调查滑坡,地面沉降。
●圈定古河道,含水断裂带和岩溶发育带。
配套产品

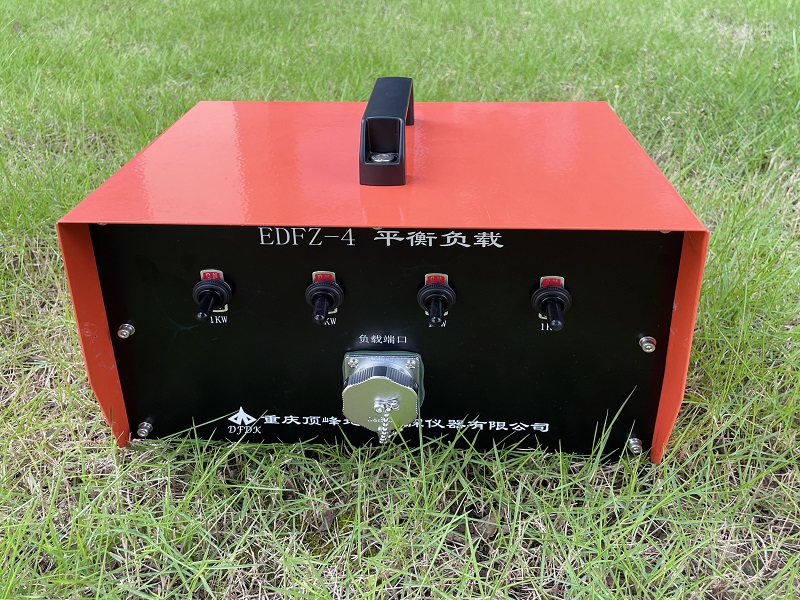

一台或者多台EDFZ-4平衡负载;
一台或者多台EDJS-XX直流激电接收机;
开关整流源EDKY-10(5A/2000V、10A/1000V)或EDKY-20(10A/2000V、20A/1000V),电压电流连续可调;
一台EDFS-5、EDFS-10(10A/1000V、5A/2000V)、EDFS-20(20A/1000V、10A/2000V)大功率激电直流发射机;
产品特点

产品特点
供电电压高:
2000V,供电功率大
智能操作:智能手机蓝牙遥控操作,超大数据存储量
实时数据采集:实时电流数据采集存储,实时电阻率、极化率测量数据图形显示
系统领先:系统性能稳定,测量精度高,处于国内领先水平。



产品详情

技术指标

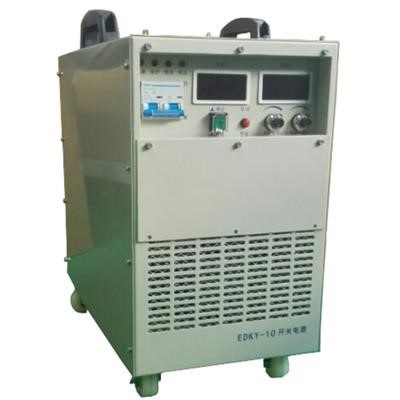

1.整流开关部分


●重量:45kg

●体积:520×280×550mm;

●整机效率:≥90%(满载);

●工作方式:长期满负载连续工作;

●冷却方式:散热器自然冷却+风冷;

●输出电流:0~10 ADC连续可调;

●输出电压: 0~2000VDC连续可调;

●平均无故障时间(MTBF):≥50000小时;

●温度/湿度:-10~+60摄氏度;90%无凝结;

●输入电压:交流单相220±10%   50Hz±10%;

●电压纹波(rms):≤0.3%(在稳流方式下、额定输出功率时测量);

●显示精度:二个四位半表头,分别显示输出电压和输出电流;电压显示精度:1V电流显示精度0.01A;

●保护功能:输出过流:超过额定电流的110%时保护过流值可调节;

●输出过压:超过额定电压的110%时保护过压值可调节;

●输出短路:电源输出短路自动恒流;

●整机过热:功率模块温度超过70摄氏度时保护;

●绝缘电阻:输入与输出间以及输出/输入与机柜间:>200MΩ

●控制电路板做三防处理。

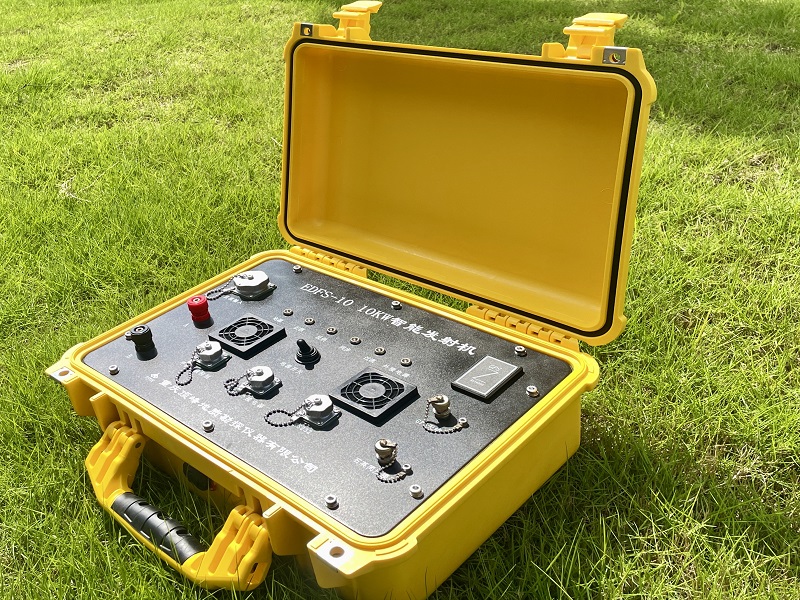

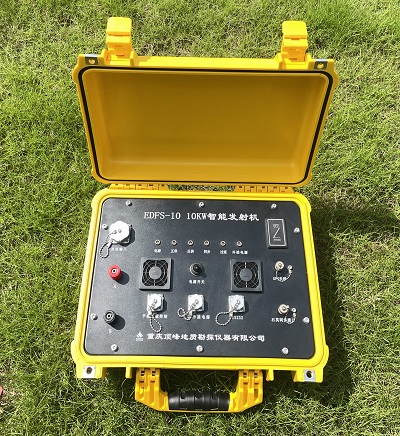

2、 EDFS-XX激电发射机


2.1   主要功能

供电过流和开路保护等功能;

●可测量供电电极的接地电阻,完成自诊断;

●发射机与整流源联动,完成两者的过载保护。

●仪器支持软件同步、石英钟同步和GPS同步。

●发射机可配接其他厂家的接收机使用(仅限于软件同步方式)。

可用智能手机、平板电脑等设备,通过蓝牙技术对仪器进行操控,操作便捷

2.2   主要技术指标

● 供电电压/电流(10KW):≤10A/1000V5A/2000V

供电电压/电流(20KW):≤20A/1000V10A/2000V

供电功率:≤5KW/10KW/20KW

电流指示精度:±1%

供电时间:1S2S4S8S16S32S64S

输出波段:双极性波段,占空比11

同步方式:软件同步、石英钟同步、GPS同步

●工作温度:-10℃+50℃  湿度95%RH

存储温度:-20℃+60℃

●重量:7KG

●体积:420 mm×331mm×174 mm

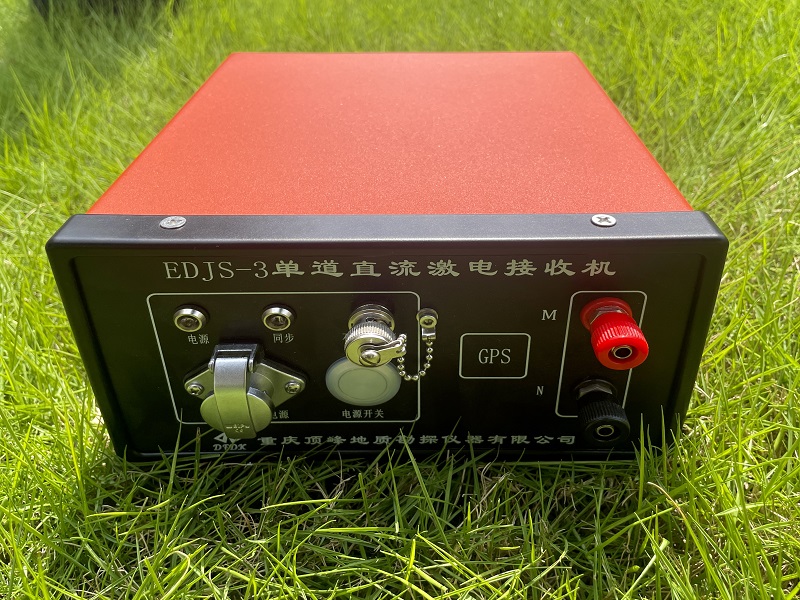

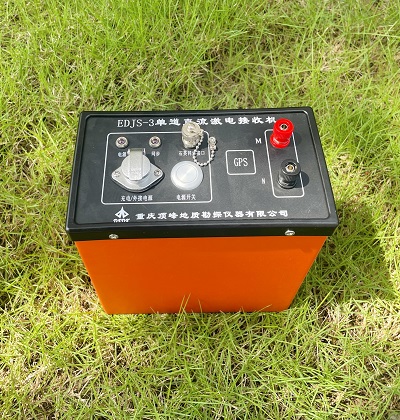

3、 EDJS-XX单道直流激电接收机


3.1   主要特点及功能:

●支持软件同步、石英钟同步和GPS同步多种同步方式,其中,软件同步方式可配接其他发射机使用。
其他同步方式适合工作在信号微弱或干扰较强的地区。

●智能自电补偿、增益调节和自适应滤波,抗干扰能力强,测量精度高。

●快速、精确-灵活多样的同步方式结合自动识别波形边沿技术,使得断电延时精确,极化率测量准确,
克服了同类仪器因断电时间判断误差大而导致视极化率误差增大问题。

●时时钟-内置精密实时时钟,可采用手机授时、GPS授时和手动授时等方式校准。

●可用智能手机、平板电脑等设备,通过蓝牙技术对仪器进行操控,操作便捷,支持多参数实测曲线动态显示。

●高达4GB大容量内存,满足数据存储的需求。

●采用智能电源管理,功耗低,接收机可连续工作20小时以上。

体积小、重量轻、携带方便,全密封箱体结构,具有防水、防尘等优点。IMG_1730.JPG●特别是大极距方法测量,数据稳定可靠。

3.2   主要技术指标:

●测量电压最大值:±30V

●测量电压分辨率:0.1uV

●测量电压精度:±0.1%±1个字;

●适应供电时间:1s2s4s8s16s32s64s

●极化率测量:±0.2%±1个字;

●重复测量次数:110次任选;

断电延迟时间:50ms1000ms分二十档;

●50Hz工频抑制:80dB


●自然电位补偿范围:±10V
●二次场时窗数:4个;

同步方式:软件同步、石英钟同步、GPS同步;

●工作温度:-10℃+50℃湿度95%

●存储温度:-20℃+60℃

●重量:1.5Kg

●体积:210mm×100mm ×180mm
