产品特点
全数字化自动测量：可对自然电 位、漂移及电极极化进行自动补偿；
内部集成电极转换装置：仪器内部已集成 60 道电极转换装置，不需外接电极转换器可直接进行 60 道高密度电法测量；
支持电极转换器级联扩展：最多可以 扩展至 360 道；
支持两套数据传输系统：移动端支持手机平板蓝牙，近距离无线数据传输，用于常 规电法项目；远距离 4G 无线数据传输，用于长时间周期性电法监测；
供电方式灵活: 支持两套供电系统，220V 市电供电和太阳能供电。
软件功能特点
电极屏蔽和删除

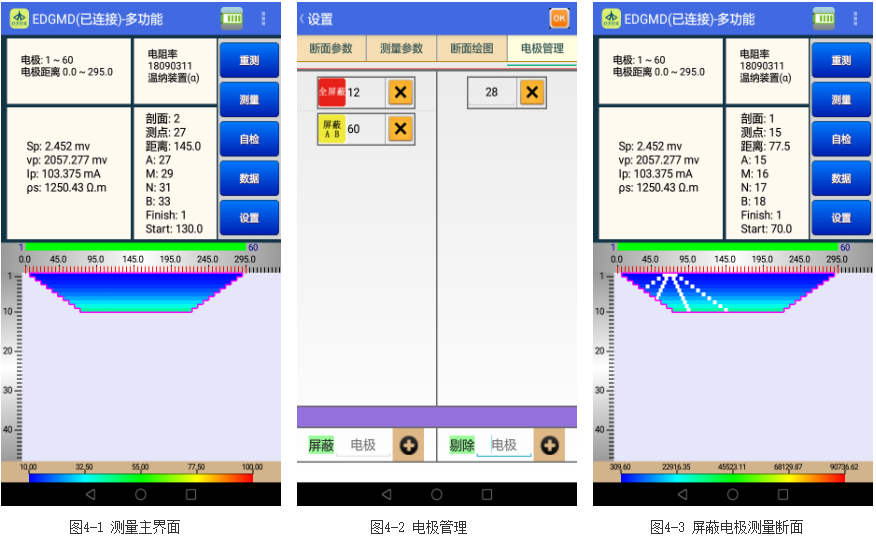

屏蔽电极：可对接地条件不好的某个电极进行屏蔽，以减小异常数据，屏蔽电极有两种方式，一种是屏蔽AB，即当该电极作为AB极时不参与测量，作为MN电极时可以正常测量；第二种是全屏蔽，
即该电极完全不参与测量。电极屏蔽后，其相应的数据在断面中显示为白色，如图4-3。剔除电极：电缆电极接触点损坏时，可剔除该触点电极，用后面的电极补上该电极的位置。
自电测量

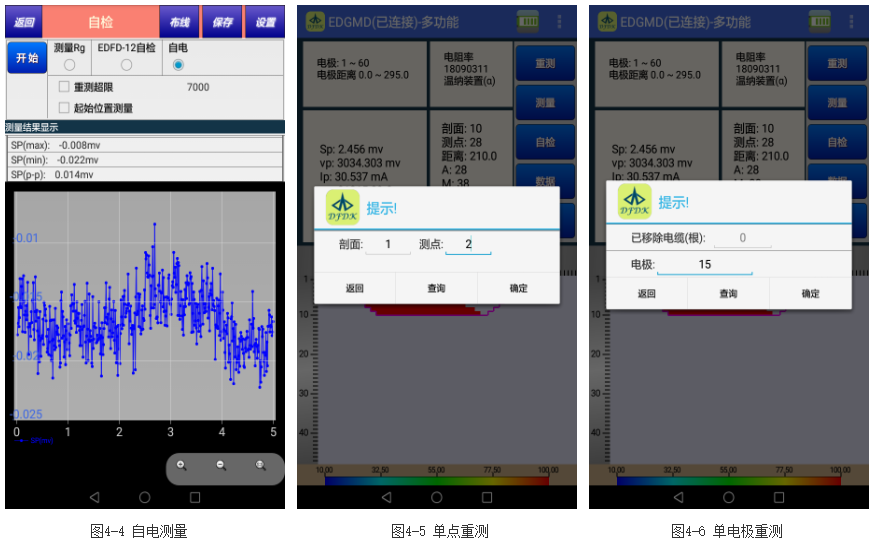

自电检测功能是在不供电的情况下，测量任意两个电极（用户可以自行设置）之间5秒内的电位差曲线，该值变化大小可以反映所在工区的自电噪声大小。若观测到自电噪声较大，可以通过提高供电
电压来减小自电噪声对测量结果的影响，达到预期的测量精度，测量界面如图4-4所示。
重测

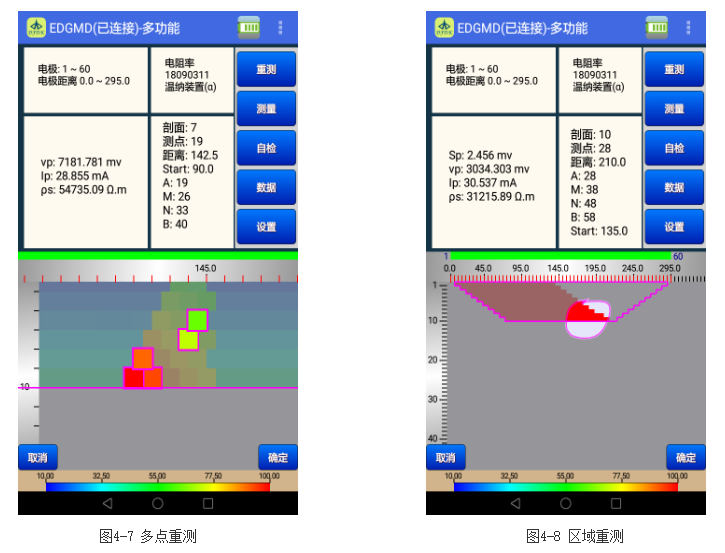

断面测量完成后，可以对个别点进行重新测量，重测的方法分为单点重测，多点重测，区域重测和单电极重测，多点重测时只需点击色块图中的异常点便可进行重测，区域重测时直接在屏幕上画出需
要重测的区域便可对该区域进行重测。
剖面曲线显示

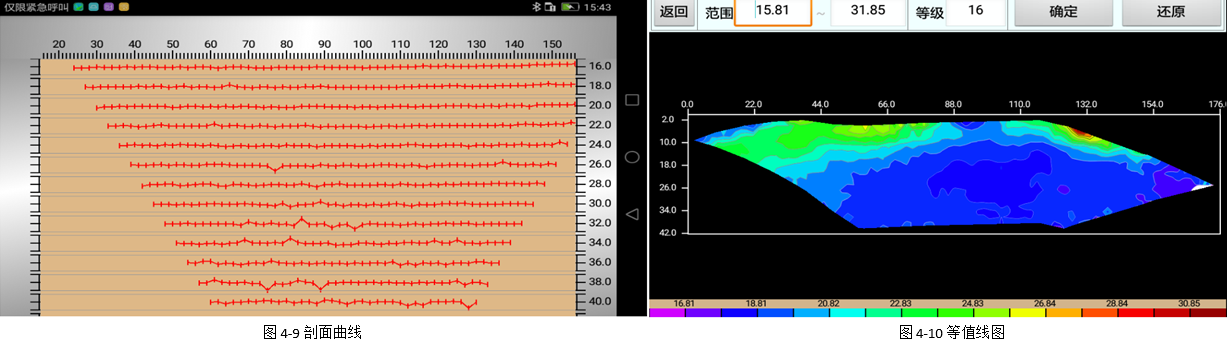

剖面曲线可以直观反映各个剖面的电阻率变化情况，判断各个测点数据质量。其界面如图4-9所示，通过手势放大缩小操作实现对图像的放大和缩小。
等值线图
等值线图可直观反映工区地质情况。如图4-10所示，可设置电阻率的范围和等值线显示等级，点击确定显示等值线图，点击还原，还原默认设置。
远程监测

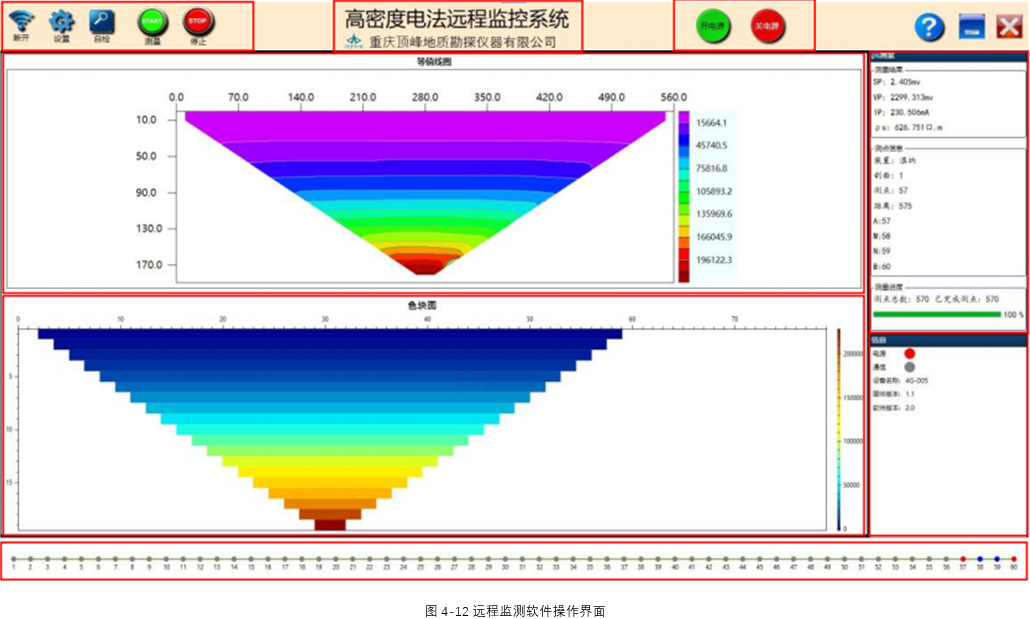

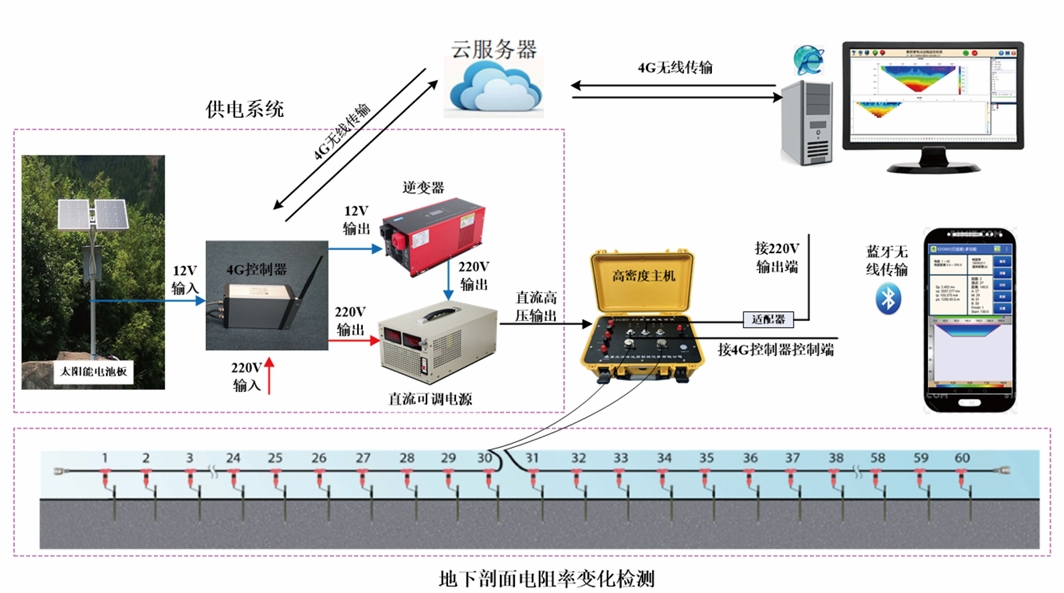

EDGMD-60高密度电法仪可以连接4G收发器组成远程高密度电法监测系统，系统如图4-11所示，该系统可实现远距离测量控制和无线数据传输；由PC端远程控制，操作方便，测量数据实时成图；可
远程管理后置仪器端的供电电源，无需人员现场开启或关闭电源；无人值守，可定时数据采集。系统支持220V市电供电和太阳能供电。
性能参数

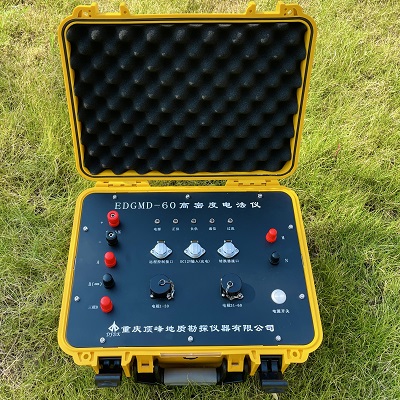

1. EDGMD-60 高密度电法仪
①．接收部分
电压测量范围：±60V，32 位 A/D
电压测量精度：±0.1%±1 个字
电压最高采样分辨率：5nV
输入阻抗：≥50MΩ
视极化率测量精度：±0.2%±1 个字
电流测量范围：6A，32 位 A/D
电流测量精度：±0.1%±1 个字
电流最高采样分辨率：10nA
50HZ 工频干扰抑制：140dB
SP 补偿范围：±10V
输入保护电压：1000V
②．发射部分
最大供电电压：1500V
最大供电电流：6A
最大输出功率：9000W
供电脉冲宽度：1～60s，占空比 1:1
③．内置电极转换装置
转换电极总数：60路
承受最大电压：500VDC
允许最大电流：2.5 A
绝缘性能：500MΩ
④．其它
仪器电源：内置 12V/6AH 锂电（或外接 12V 电源），可连续工作 24 小时以上
主机接口：A、B、M、N，直流高压，外接电池及充电，远程控制接口，转换器接口，电极接口等
体积：428mm×350mm×230mm
重量：8.5kg
工作温度：-10℃～+50℃，95％RH
储存温度：-20℃～+60℃
2. 4G数据收发器（选配）
供电：220V市电或12V储电池（太阳能供电）
待机功耗：1W
后置供电输出额定功率：220V（8A）或12V（16A）
体积：220mm×155mm×80mm
重量：2kg

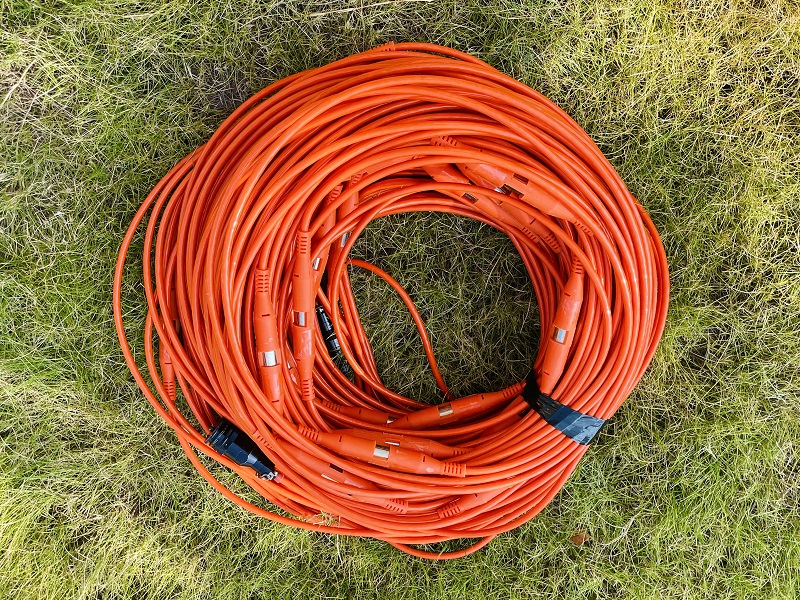

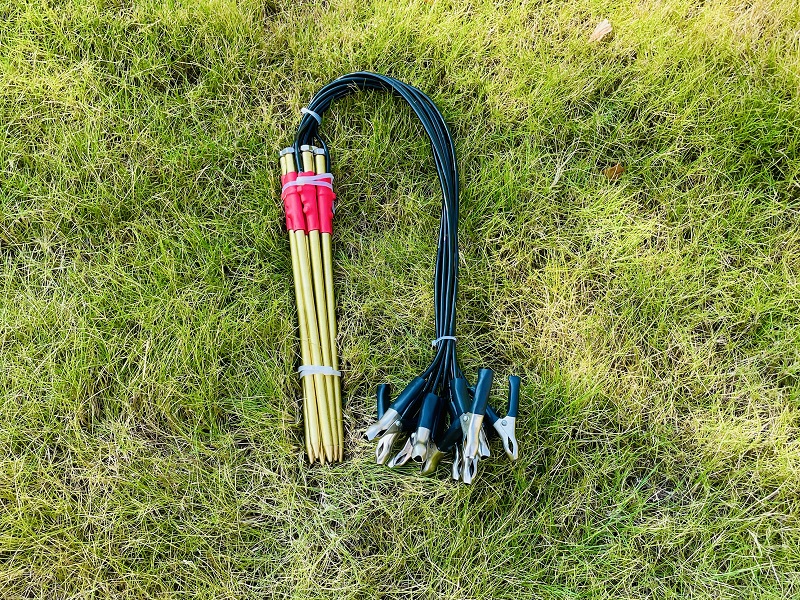

3. 高密度电阻率电缆
最大工作电压：500V
最大工作电流：2.5A
电缆：32 芯，外径Φ6mm
抽头间距：用户订货时指定（通常为 5m 或 10m）
电缆绝缘：任意两根芯线间绝缘≥ 500MΩ/500V
电缆抽头个数：30 个/根
