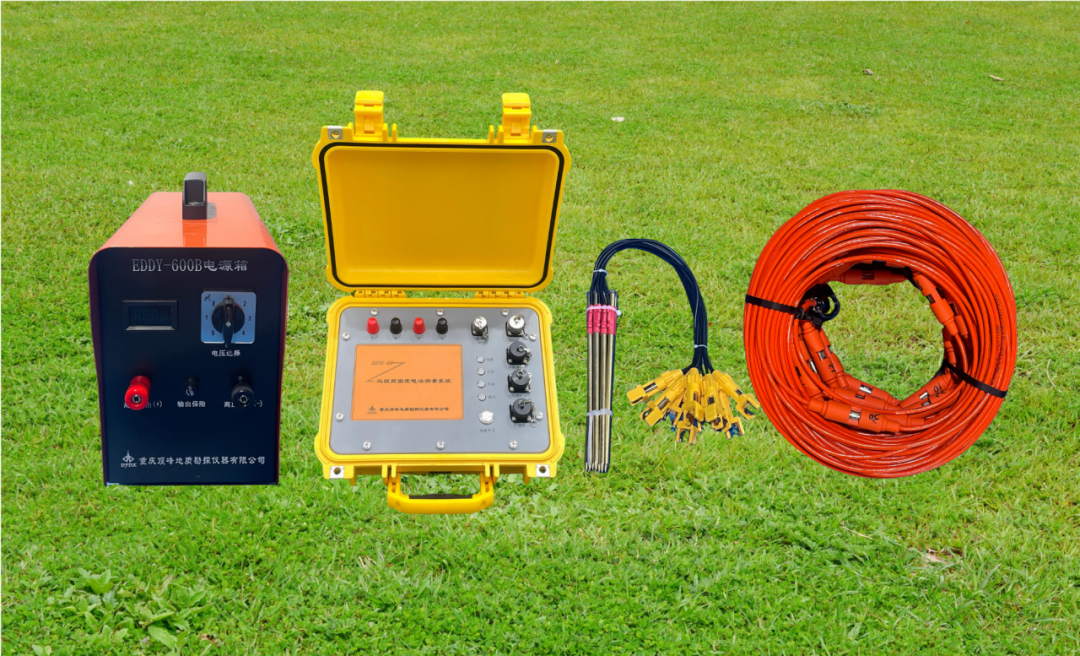

EDYG-60远程高密度电法测量系统
采用全数字化自动测量，可对自然电位、漂移及电极极化进行自动补偿，仪器内部已集成60道电极转换装置，不需外接电极转换器可直接进行60道高密度电法测量；同时支持电极转换器级联扩展，最多可以扩展至360道。

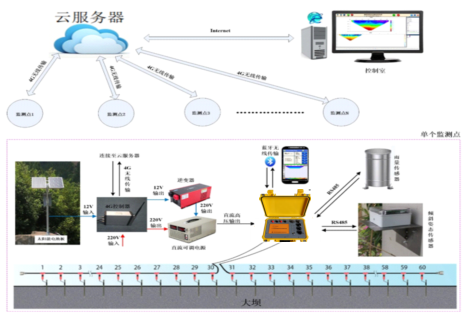

支持两套数据传输系统：移动端支持手机平板蓝牙，近距离无线数据传输，用于常规电法项目；远距离4G无线数据传输，用于长时间周期性电法监测。供电方式灵活，支持两套供电系统，220V市电供电和太阳能供电，其系统框图如图所示：
技术指标
接收部分：
电压测量范围：±100V，32 位 A/D
电压测量精度：±0.1%±1 个字
电压最高采样分辨率：5nV
输入阻抗：≥100MΩ
视极化率测量精度：±0.2%±1 个字
电流测量范围：6A，32 位 A/D
电流测量精度：±0.1%±1 个字
电流最高采样分辨率：10nA
50HZ 工频干扰抑制：80dB
SP 补偿范围：±10V
输入保护电压：1000V
发射部分：
最大供电电压：1200V
最大供电电流：6A
最大输出功率：7200W
供电脉冲宽度：1～60s，占空比 1:1
内置电极转换器：
转换电极总数：60路
承受最大电压：500VDC
允许最大电流：2.5 A
绝缘性能：500MΩ
其它：
仪器电源：内置 12V/6AH 锂电（或外接 12V 电源），可连续工作 24 小时以上
主机接口：A、B、M、N，直流高压，外接电池及充电，远程控制接口，转换器接口，电极接口，RS485扩展接口等
体积：339mm×295mm×152mm
重量：5.2kg
工作温度：-10℃～+50℃，95％RH
储存温度：-20℃～+60℃
1.堤坝渗漏模拟测量
为了更好说明高密度电法时间序列监测的重要性以及实用性，我们使用有限元法建立堤坝渗漏随时间变化的模型，然后采用高密度电阻率法对于该模型进行正反演计算。从而更好模拟坝体渗漏点随着时间变化的视电阻率的变化特征，并以此设定预警装置，通过实时传输的信息对于坝体渗漏进行评估分析，通过观测时间序列电阻率的变化对于可能发生渗漏的位置以及影响范围进行提前预警，从而避免水坝管涌或者溃坝带来人员以及财产的危害与损失。

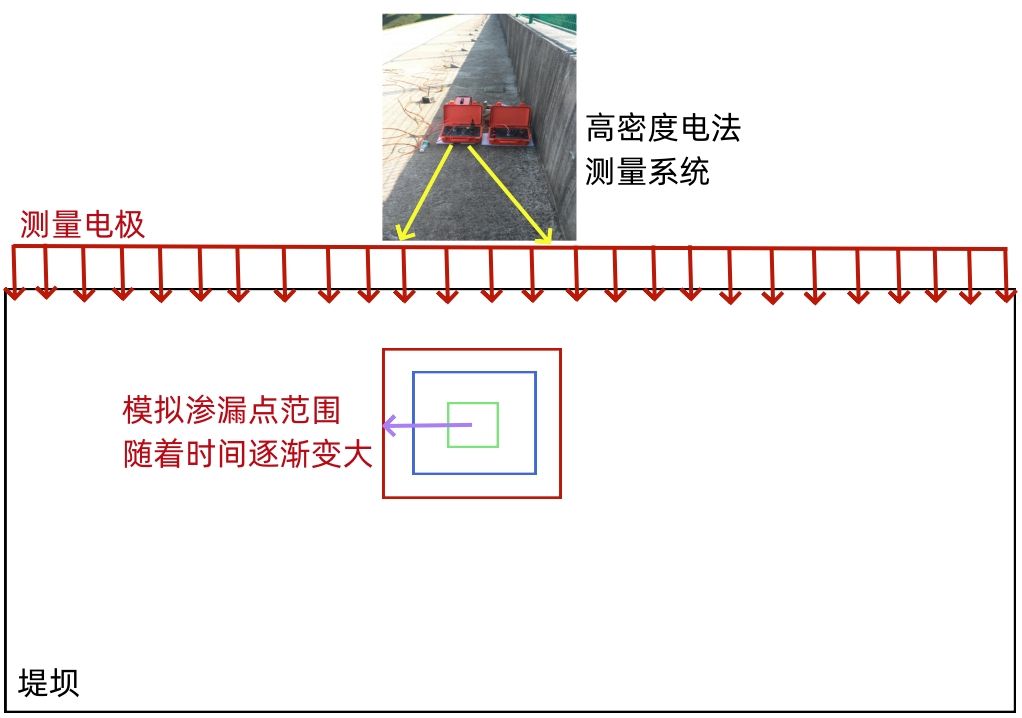

图1 测量系统
2.渗漏模型建立
高密度电法设计：电极极距2m，测量电极60根，测线长度120m，测量层数19层，测量装置采用温纳装置；坝体模型厚度30m，模型背景场阻值为100Ω·m，渗漏点阻值为10Ω·m。渗漏点的模型随着时间变化大小依次为4×4m、6×6m、8×8m。

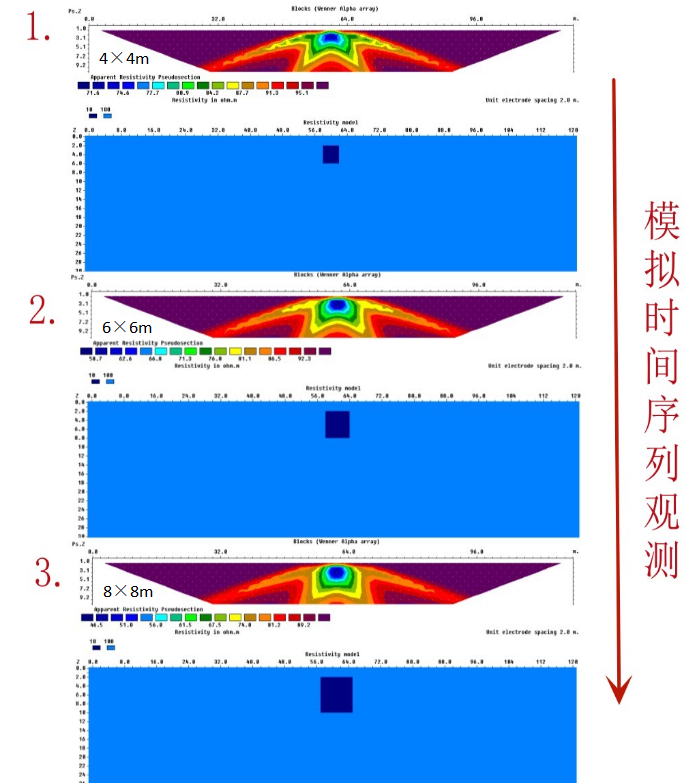

图2 正演模型

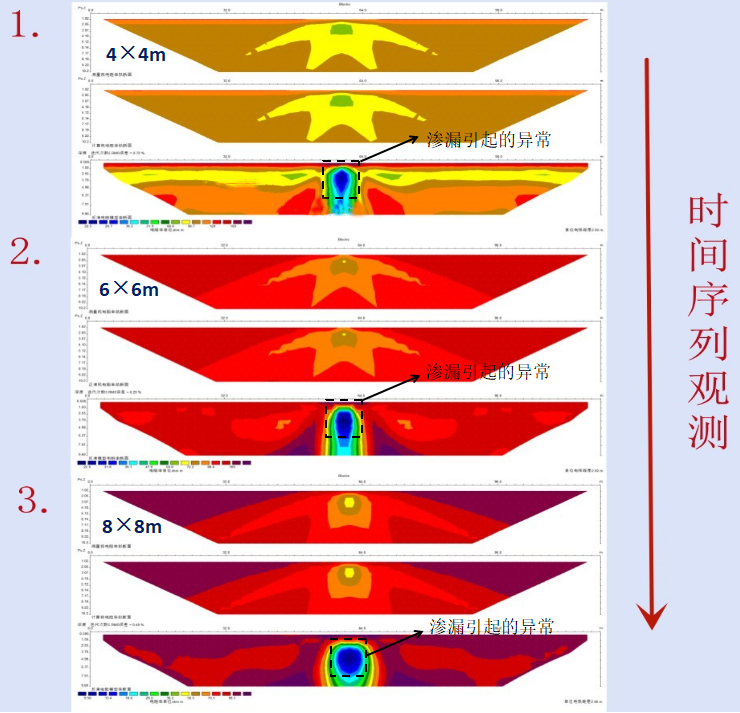

图3 反演成像
图4 渗漏点时间序列变化三维成像
说明
根据正演理论模型进行二维反演，结果发现随着时间推移，渗漏点逐渐扩大，再利用三维成像技术使变化趋势更加直观。
对于此类堤坝渗漏、溃坝等有可能危害到探测人员生命安全的探测项目，建议使用我司的4G远程高密度监测系统，该系统安装完成后可进行远程实时测量，无需探测人员多次施工，可实现探测结果实时成像，以远程操作的技术手段避免人员伤亡的风险。
